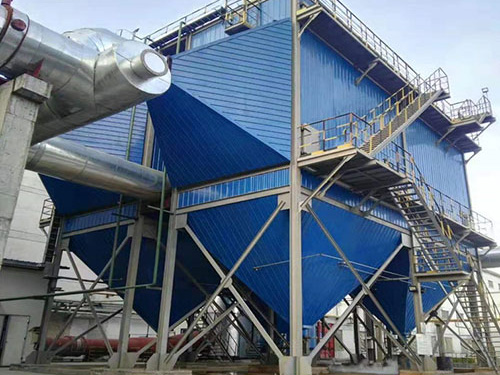

燃煤锅炉除尘器由两大部分组成，炉顶部分是带烟尘捕集装置的除尘装煤车，由活动烟罩、导烟管、烟气调节阀、空气调节阀、阀、伸缩连接器等组成烟尘抽吸系统。通过伸缩连接器开启集尘干管上的接口翻板阀。装煤时冒出的烟气与定量的空气混合，经集尘干管送到与焦侧除尘合为一体除尘地面站净化处理。另一部分是推焦装煤合二为一烟尘净化地面站，在地面站内设风机，离线式脉冲袋式除尘器，带液力偶合器的排烟机机组，除尘器回收焦粉输灰装置等以及相应配套的电气、仪表设备，以及压缩空气和冷却水系统。
燃煤锅炉除尘器设计特点
1、根据锅炉的吨位选择的风量，控制过滤风速不超于0.8m/min，保护了超低排放的同时又延长了布袋的使用寿命。
2、可根据现场位置来设计外形尺寸，以满足现场情况，具有外形“任意性”。
3、选用了质量好的脉冲阀配置，使用寿命不低于五年。
4、一对一滤料PPS制作除尘布袋，保护使用寿命不低于两年，如有特别要求，可提出。
5、除尘器经过了仔细打磨除锈，并且喷涂了质量好性能稳定漆和面漆，抗风、晒、雨!
6、除尘滤袋采用纵横直列的矩阵布置方式，避免了在方形箱体中采用同心圆方式排布滤袋造成了箱体四角空间的闲置。加大的滤袋中心距保护了含尘气体在滤袋间的抬升空间，同时避免了滤袋晃动可能产生的碰撞。
7、选用的电磁脉冲阀为喷吹压力<0.7MPa的电磁脉冲阀，DC24V，1.5″，膜片质量优良，寿命大于100万次以上，满足了脉冲电磁阀的效果运行要求、较大地减少了维护工作量。
8、除尘器采用平进、平出的进出风方式，并装有较优良的导流系统，使气体进入除尘室后分布更均匀，布袋过滤效果优良，使用寿命比较长。
燃煤锅炉除尘器工作原理：
由灰斗、箱体、过滤布袋、自动清灰喷吹装置等部分组成。工作时，高温烟气由进风口进入除尘器，首先碰到进风道中间的斜隔板，气流便转折向下流入灰斗，由于重力沉降作用，粗尘粒直接落入灰斗底部，起到预收尘的作用,同时气流速度变慢,轻微粉尘随气流转折向上进入箱体，粉尘被除尘布袋过滤阻留，积附在滤袋外表面，过滤后的洁净气体透过滤袋进入箱体上部净气室至出风口，经引风机排至大气。积附在滤袋外壁的粉尘不断增加，当达到设定时间或设定压差，脉冲控制仪顺序间隔触发开启脉冲电磁阀，使压缩空气包内的压缩空气经喷吹管对各排滤袋进行脉冲喷吹清灰，使滤袋在瞬间急剧膨胀抖落积附在滤袋外壁的粉尘，从滤袋上剥离的粉尘沉降至灰斗，经过卸灰阀排出。
